Oboustranná konzole
Je vyrobena z hliníkového plechu tloušťky 5 mm, šířky 80 mm a délky 1 180 mm.
Slouží k podepření dvou FV panelů v horní části, obvykle pro umístění východ-západ. Montáž vždy v kombinaci s přední konzolí. Konzole dá panelu sklon 15 stupňů. Na její obě patky se umisťuje zátěž.
Konzole je opatřena závitovou nýtovací maticí M8 pro uchycení pomocí standardních panelových svorek.
Odolnost proti větru
Díky svému nízkému sklonu je účinek větru minimalizován a poškození panelů je tak výrazně nižší
Velmi rychlá montáž
Díky svému tvaru je montáž celé konstrukce snadná a nezabere více než několik minut.
Jakákoliv velikost panelů
Velikost panelů není limitována. Díky středové podpěře je možné použít i tu největší velikost panelů.
Minimalizace zatížení
Velikost zátěže panelů je díky rozměrům, struktuře a rozložení konstrukcí znatelně minimalizována
Detailní popis produktu
Výhody systému Alufit:
- Celá konstrukce je velmi stabilní a umožňuje maximální chlazení. Pokud teplota panelu roste, jeho výkon klesá.
- Velmi rychlá montáž všech konstrukcí.
- Velikost panelů není limitována. Středová podpěra umožňuje použití i těch největších panelů.
- Účinek větru je minimalizován nízkým sklonem panelů, který je zajištěn tvarem našich konstrukcí.
- Velikost použité zátěže je minimalizovaná konstrukcí systému.
- Systém nevyžaduje žádnou montáž podélných hliníkových profilů.
Konzole je opatřena závitovou nýtovací maticí M8 pro uchycení pomocí standardních panelových svorek.
Doplňkové parametry
| Kategorie: | Systém Východ–Západ |
|---|---|
| Hmotnost: | 1.3 kg |
| ? Materiál: | Hliník |
| ? Rozměry: | 5 x 80 x 1 180 |

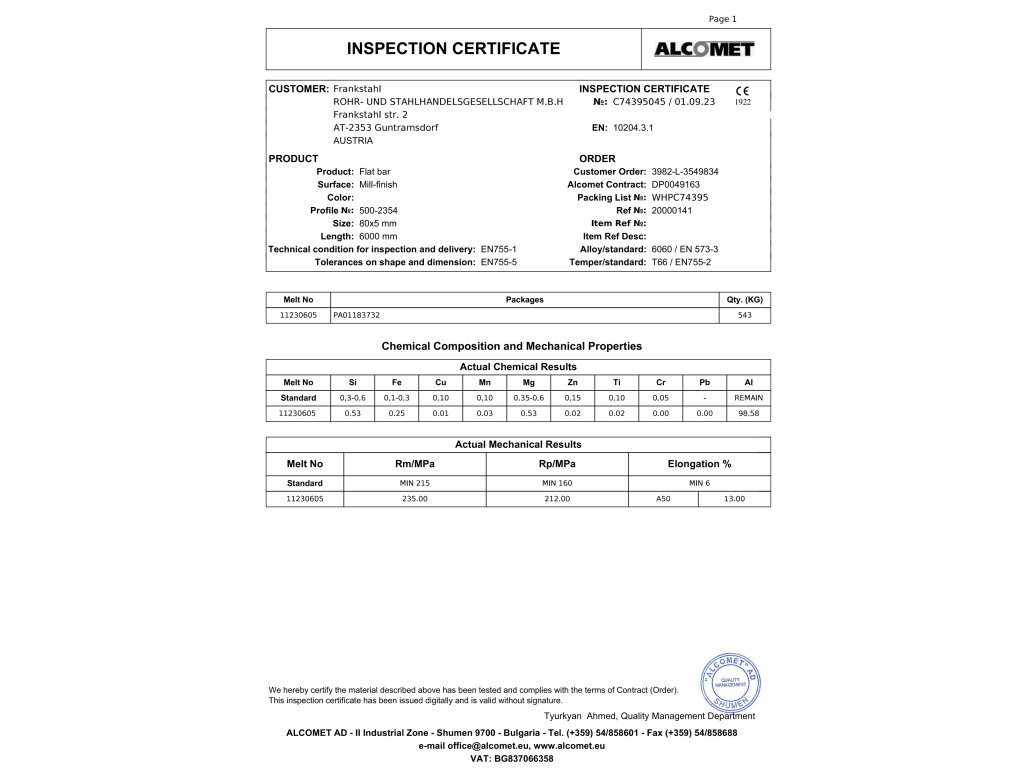

| Certifikace: | ANO |
| Odolnost proti korozi: | ANO |
| Odolnost proti přírodním jevům: | ANO |
| Kompatibilita s konstrukcemi: | Přední konstrukce |
| Počet otvorů na šrouby: | 2 |
| ? Obtížnost montáže: | Velmi snadná |
